Casa para Cadela com Sistema de Climatização
Projeto de casa de madeira para cadela com sistema de ar condicionado controlado por termóstato. Inclui funções de aquecimento e arrefecimento usando módulo Peltier.
Sobre o Projeto
Este projeto consiste no design de uma casa de madeira para cadela equipada com um sistema de climatização automático. O objetivo era criar um espaço confortável para o animal, independentemente das condições meteorológicas exteriores.
Características do Design
Estrutura
- Construção em madeira (tipo de madeira em seleção)
- Porta de acesso removível para facilitar limpeza e manutenção
- Design adequado ao tamanho do animal
Sistema de Climatização
- Controlo de temperatura automático via termóstato
- Funções de aquecimento e arrefecimento
- Regulação inteligente baseada na temperatura ambiente
Componentes Principais

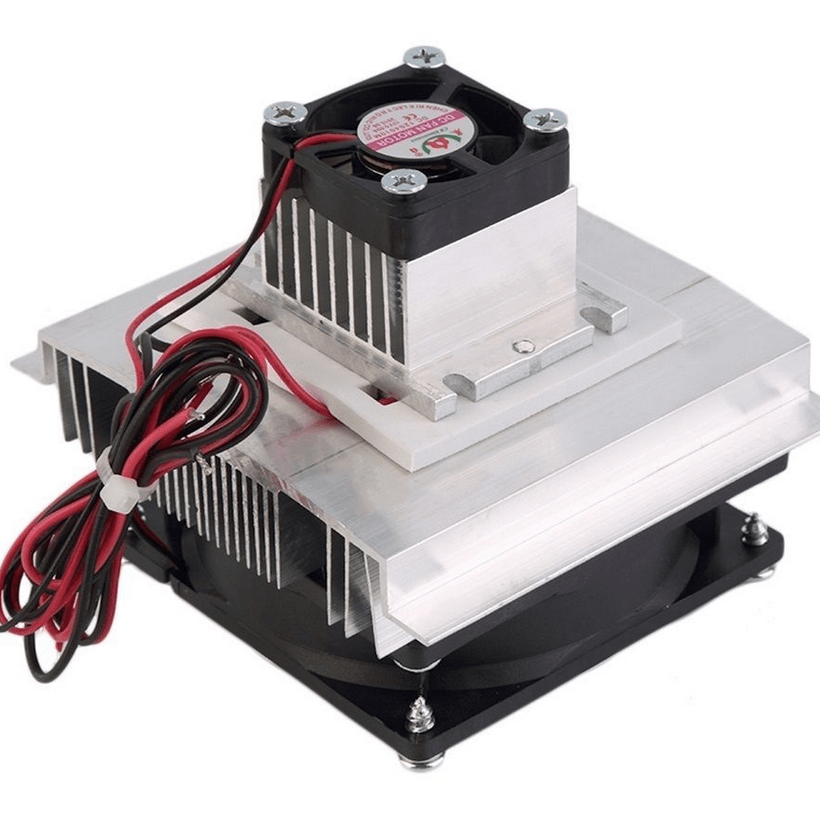

1. Módulo Peltier
Elemento termoelétrico responsável pelo aquecimento e arrefecimento. Inclui:
- Placa Peltier
- Dissipadores de calor
- Ventoinhas para circulação de ar

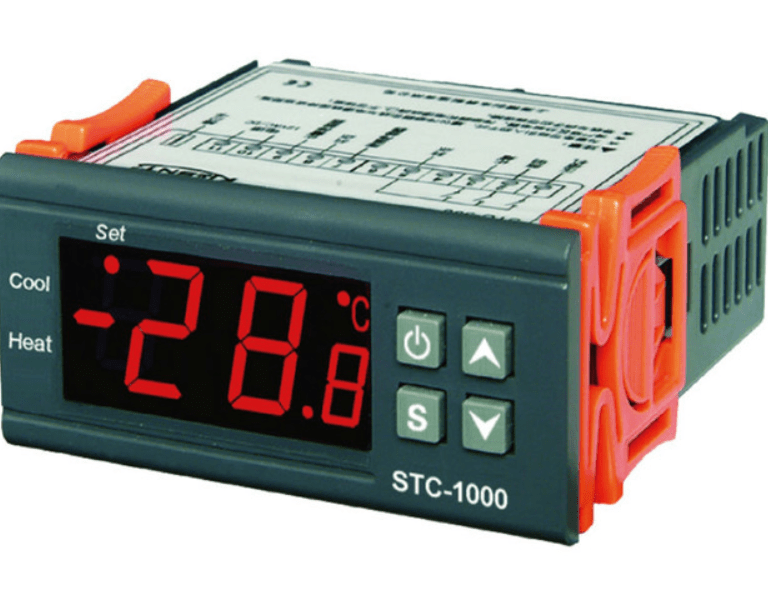

2. Termóstato STC-1000-12V
Controlador de temperatura que:
- Monitoriza a temperatura em tempo real
- Ativa aquecimento ou arrefecimento conforme necessário
- Mantém temperatura estável e confortável

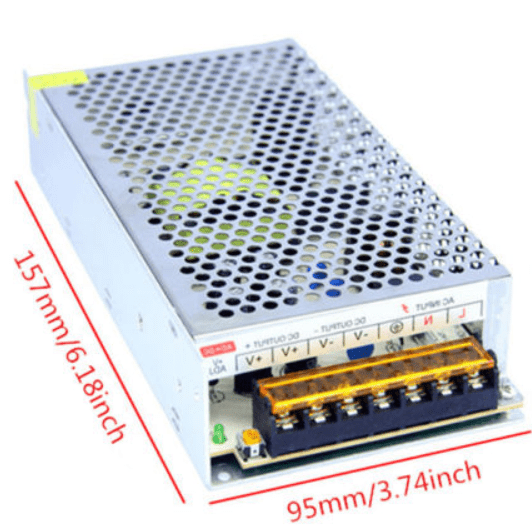

3. Fonte de Alimentação 12V DC
Sistema de alimentação para todos os componentes eletrónicos.
Nota Importante
Limitações do Sistema Peltier:
Durante o desenvolvimento, identifiquei que o módulo baseado em placa Peltier apresenta limitações significativas:
- Capacidade insuficiente de aquecimento/arrefecimento para espaços maiores
- Consumo energético elevado relativamente à potência térmica gerada
- Mais adequado para projetos de menor escala ou como prova de conceito
Esta descoberta é importante para quem considerar implementar um sistema semelhante. Para aplicações práticas em estruturas maiores, sistemas de climatização convencionais podem ser mais eficientes.

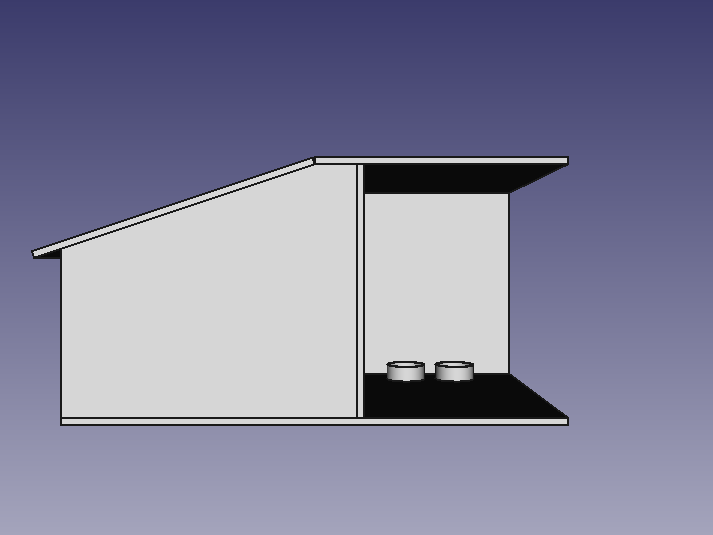

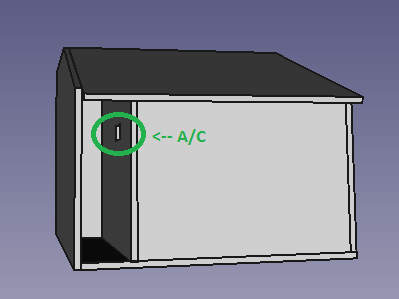

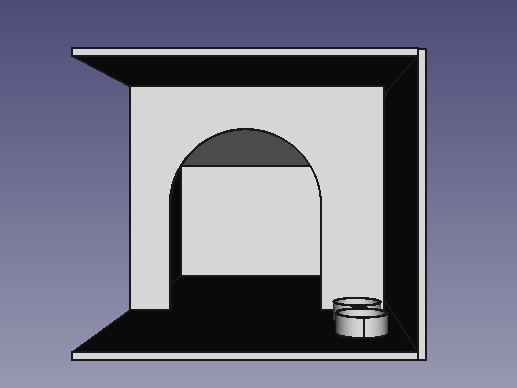

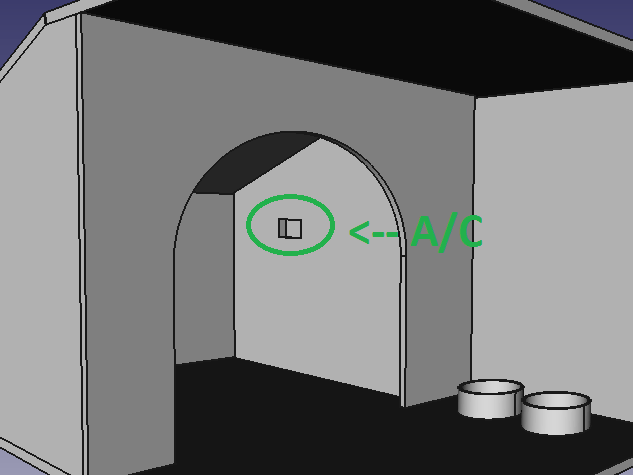

Vistas do Projeto
Ficheiros CAD
O projeto completo está disponível em formato FreeCAD:
Os ficheiros permitem:
- Visualização 3D completa
- Modificações e adaptações
- Exportação para outros formatos
- Planeamento de construção
Aprendizagens
Este projeto proporcionou experiência valiosa em:
- Design 3D com FreeCAD
- Sistemas de controlo de temperatura
- Integração de eletrónica em projetos DIY
- Avaliação de viabilidade de soluções técnicas
- Documentação técnica de projetos
Apesar das limitações identificadas no sistema Peltier, o projeto serve como excelente exercício de design e planeamento, demonstrando a importância de testar e validar conceitos antes da implementação final.
